▲普通型可潛水壓力傳感器
▲表壓、絕壓和復合壓

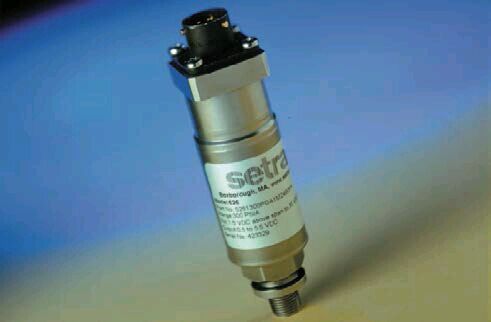

        西特(Setra) 的Model 526 具有更厚的膜片，為重工業和潛入應用提供高穩定性、高精度的壓力傳感器。Model 526 的CVD 應變儀設計可以防止產品的早期失效并且不受熱沖擊和壓力循環的影響，這種技術的穩定性保證了年漂移小于0.2%。
         Model 526 傳感器具有0.25%F.S 精度（0.15%F.S 可選），溫度補償范圍為-20oC~80oC（-5oF~180oF），量程從-14.7psi~6000psi 表壓、絕壓和復合壓可選。Model 526 的模塊化設計使其幾乎可以選擇任何壓力下的毫伏、電壓、電流輸出方式，多樣的壓力和電氣連接，使得客戶在OEM 使用有更多的選擇余地。根據不同的電氣連接與Model 526 由316 不銹鋼/17-4PH 不銹鋼的外殼組合，產品可以通
過IP30、IP65 或IP68 認證。

\
工作原理

使用已經充分驗證的惠斯通電橋原理，一個通過化學氣相沉積（CVD）在不銹鋼襯底上的硅和氧化硅的敏感元件構成一個非常靈敏精確的多晶硅應變儀。應變儀的各元件在原子級被焊接在一起，保證了應變儀的強度和完成性，它超越了早期用粘接劑構成的應變儀壓力敏感元件。一個專用的ASIC 電路完成信號的放大和溫度補償，這種技術向用戶提供了靈活的輸出和壓力范圍配置、設置零點和滿程公差，并保證了產品的互換性。

性能參數

精度RSS*（常溫下） ±0.25%F.S
±0.15%F.S 可選
溫度影響**
補償范圍-20~80℃（-5~180oF）
精度±0.25%F.S
零點漂移%F.S/100oF（100oC） <±0.8（1.5）
滿程漂移%F.S/100oF（100oC） <±0.8（1.5）
精度±0.15%F.S
零點漂移%F.S/100oF（100oC） <±0.5（1.0）
滿程漂移%F.S/100oF（100oC） <±0.5（1.0）
長期穩定性0.2%F.S/ 年
響應時間0.5ms
耐壓2×F.S ；（對于400bar，≥ 5000psi 1.5×F.S）
破裂壓力>35×F.S ≤ 6bar（100psi）
>20×F.S ≤ 60bar（1000psi）
>5×F.S ≤ 400bar（6000psi）
** 精度為非線性、遲帶、非重復性的方和根值
** 產品在21℃下進行標定，最大溫度誤差從此數據而來
壓力介質*
與17-4PH 不銹鋼相容的液體或氣體
* 氫氣不推薦使用17-4PH 不銹鋼
環境參數
溫度
工作溫度* -40~125oC（-40~260oF）對于電編碼B1，B3
-20~80oC（-5~180oF）對于電編碼A2，E2
-20~50oC（-5~125oF）對于電編碼UA
儲存溫度-40~125oC（-40~260oF）對于電編碼B1，B3
-20~80oC（-5~180oF）對于電編碼A2，E2
-20~50oC（-5~125oF）對于電編碼UA
振動70g 正弦振動的峰值，5~2000Hz
加速度100g 任何方向平穩加速，輸出漂移<0.32%F.S
沖擊20g， 11ms， 根據MIL-STD-810E 方法516.4 程序

典型應用

● 工程機械車輛
● 天然氣
● 電廠
● HVAC 壓縮機
● 制冷
● 機器人

特點

■ 超穩定性消除故障時間
■ ±0.25%F.S 精度
■ （±0.15%F.S 精度可選）
■ IP30，IP65 和IP68 認證
■ 高沖擊振動阻抗
■ 符合CE 標準
